Deuropvanger Dictator 1000

Dictator 1000 deuropvanger met haak 1009 voor gelijkliggende deuren

EAN: 8717703540017
Merk: Dictator
Type: 1000
Uitvoering: vernikkeld
Meegeleverde haak: 1009

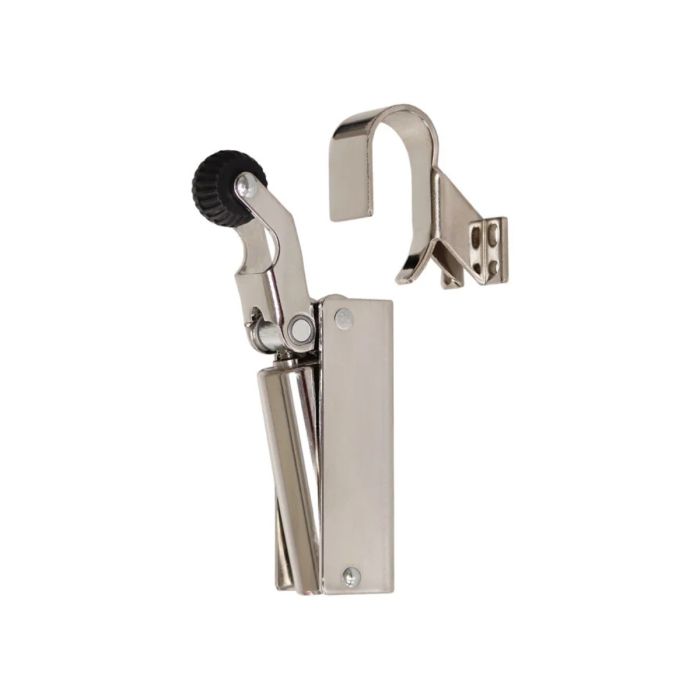

Meegeleverd: Deur opvangbeugel Dictator 1000 met haak 1009 voor gelijkliggende deuren.

Niet meegeleverd: Haak 1013 voor deuren met opdek (+15 tot +30 mm)
Niet meegeleverd: Haak 1011 voor terugliggende deuren (-5 tot -22 mm)


- Cilinder is zichtbaar
- Staal vernikkeld
- Dankzij de verschillende haken is deze deuropvanger toepasbaar op opdek, gelijk- en terugliggende deuren
- Vanwege de sluitkracht van 20 tot 80 N, geschikt voor veel verschillende deurtypes en montagesituaties
- 20 N; 50 N; 80 N
- Inclusief bevestigingsschroeven voor houten deuren

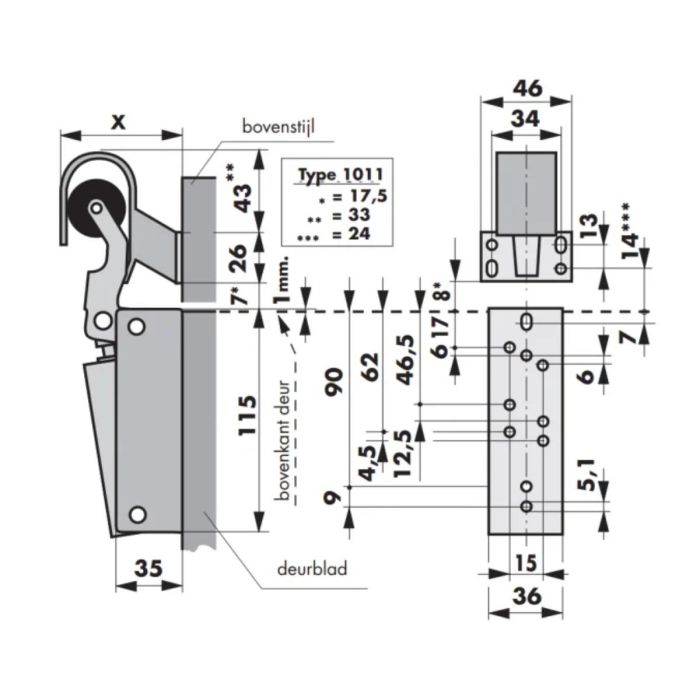

Afmetingen van X bij

- haak 1009 voor gelijkliggende deuren: X = 59
- haak 1013 voor deuren met opdek: X = 78
- haak 1011 voor terugliggende deuren: X = 39

Alle afmetingen zijn in mm

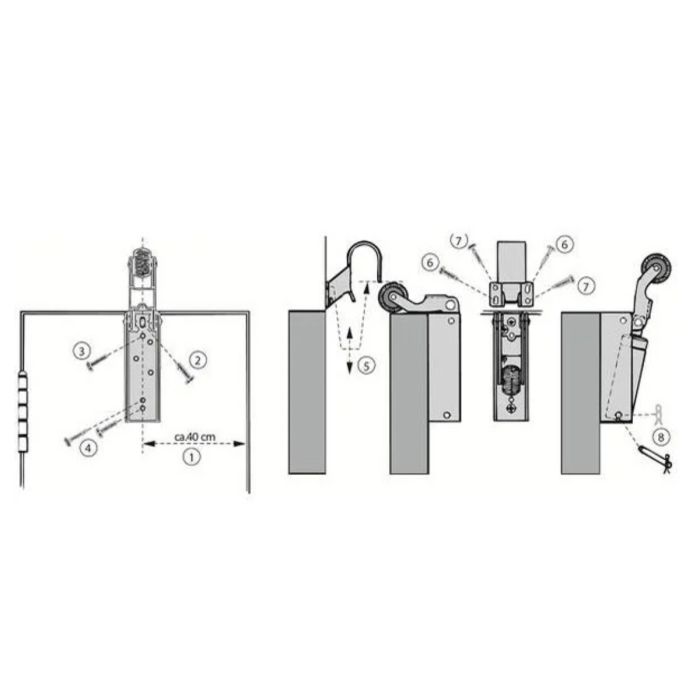

Montage Dictator 1000:

De DICTATOR deuropvanger type 1000 wordt verticaal en ongeveer in het midden van het deurblad gemonteerd. De bovenrand van de behuizing moet ongeveer 1 mm van de bovenrand van het deurblad uitsteken. Zie tekening onder “afmetingen”.

Eerst bevestig je de behuizing aan het deurblad met een schroef door het langwerpige gat en lijn je deze uit. Daarna kan je hem vastzetten met de andere schroeven. Tot slot bevestig je de cilinder in de behuizing met de bout.

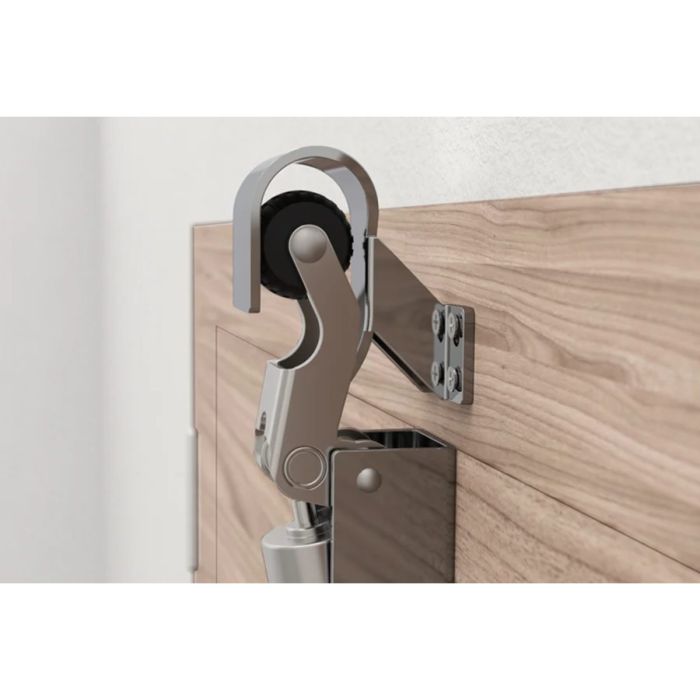

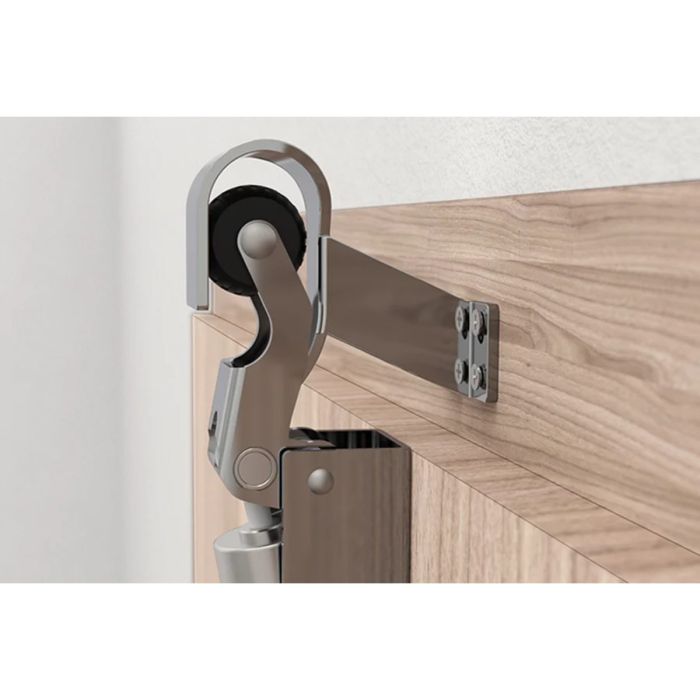

De haak wordt op het kozijn bevestigd op zo’n manier dat de rubberroller gecentreerd binnenkomt. De haak zit op de juiste hoogte als de rubberroller op de gebogen hendel net de voorkant van de haak raakt bij het sluiten.
